Şef

Malzeme

Oksijensiz bakır (%99,97 saflıkta)

Çap

0,53 mm ± 0,01 mm

Yalıtım

Malzeme

HDPE

Min. Ortalama Kalınlık

0,21 mm

Çap

0,95 mm ± 0,1 mm

Renk (4 Çift)

Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi

Ayırıcı

Malzeme

AÇIK

Şartname

Yarı saydam 4,5 × 0,4 mm

Çekme İpi

Malzeme

Polyester

Şartname

500D

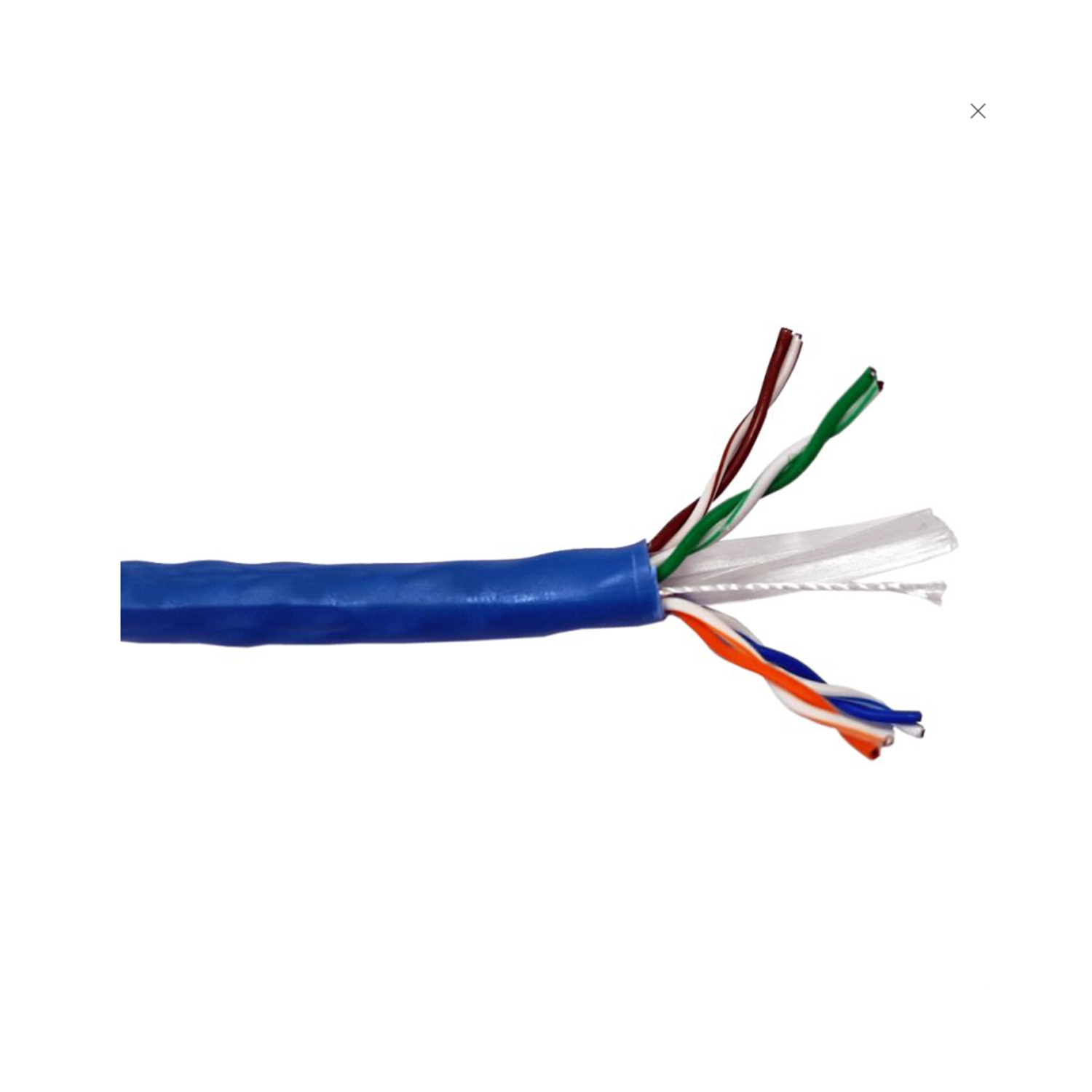

Kılıf

Malzeme

LSZH

Min. Ortalama Kalınlık

0,5 mm

Çap

6,0 mm ± 0,3 mm

Renk

Mavi

Elektrik

Tek Bir İletkenin Maksimum DC Direnci

8,7 Ω/100 m

Min. Yalıtım Direnci

5000MΩ·km

Maksimum DC Direnç Dengesizliği

%2 (çift içi), %4 (çiftler arası)

Dielektrik Dayanımı

1KV DC ile 1 dakika boyunca arıza yok

Bulaşma

Karakteristik Empedans

100 ± 15Ω

Yakın Uç Çapraz Konuşma

≥39,30 dB/100 m@250 MHz

Maksimum Zayıflama

34,8 dB/100 m@250 MHz

Geri Dönüş Kaybı

≥17,3 dB/100 m@250 MHz

Mekanik

Çekme Dayanımı

Kılıf≥10 MPa, yalıtım≥16 MPa

Kopma Uzaması

Kılıf≥%125, yalıtım≥%300

Kurulum Bükme Yarıçapı

>Dış kablo çapının 8 katı

Kopma anında iletkenin uzaması

≥%10

Çevresel

Yalıtımın Büzülmesi

≤%5

Yalıtımın Renk Göçü Direnci

Göç yok

Yaşlanma Sonrası Kılıf Çekme Dayanımı ve Kopma Uzaması

≥8 MPa, ≥%100

Düşük Sıcaklık Bükme Testi

Testten sonra çatlama olmadı

Isı Şoku Testi

Testten sonra çatlama olmadı

Çalışma Sıcaklığı

–20°C ila +60°C (–4°F ila 140°F)

Kurulum Sıcaklığı

0°C ila +50°C (32°F ila 122°F)

Depolama Sıcaklığı ve Nem

–10°C ila +40°C (14°F ila 104°F), <%60 (RH)

Güvenlik

Dikey Yangın Yayılma Testi

IEC 60332-1-2 ile uyumlu

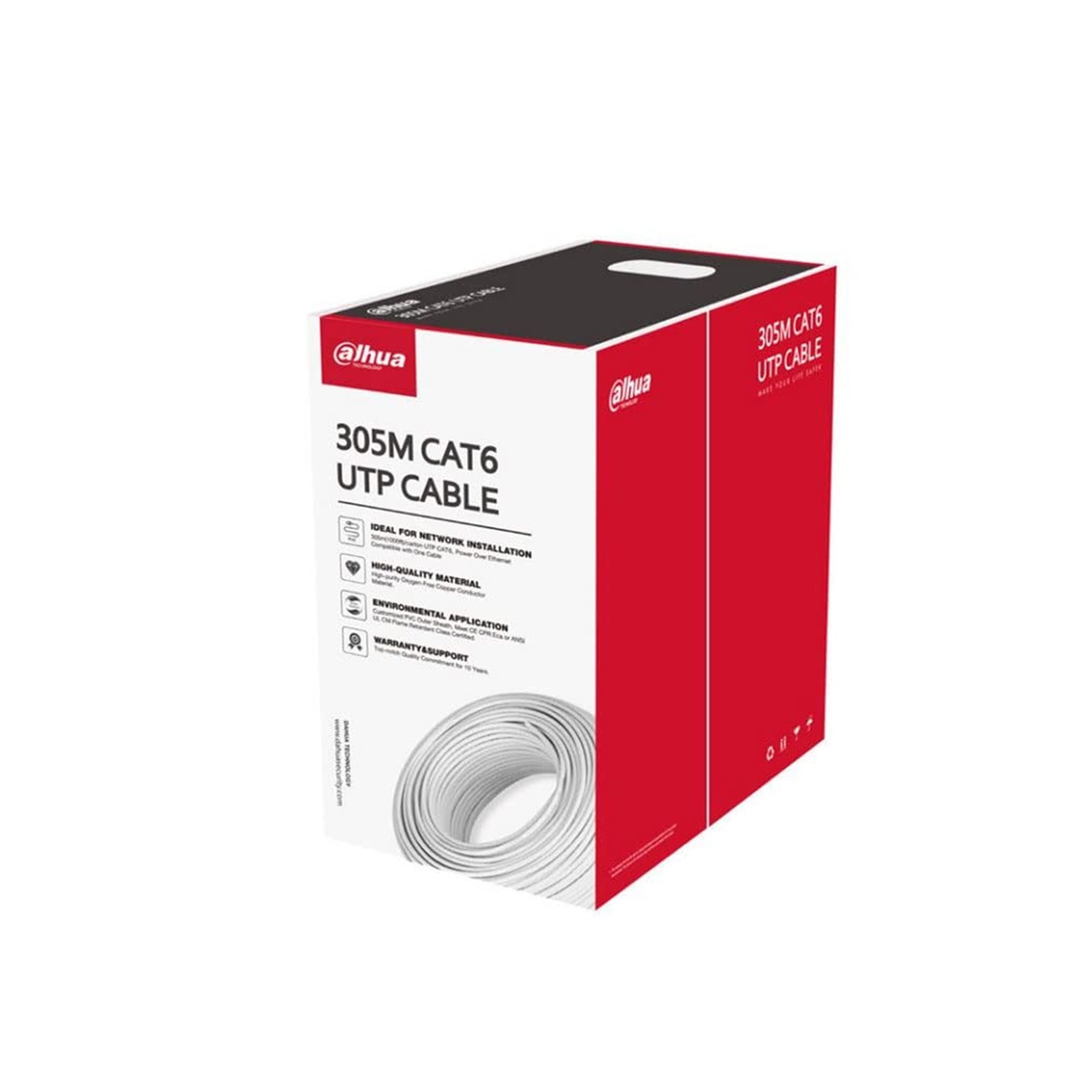

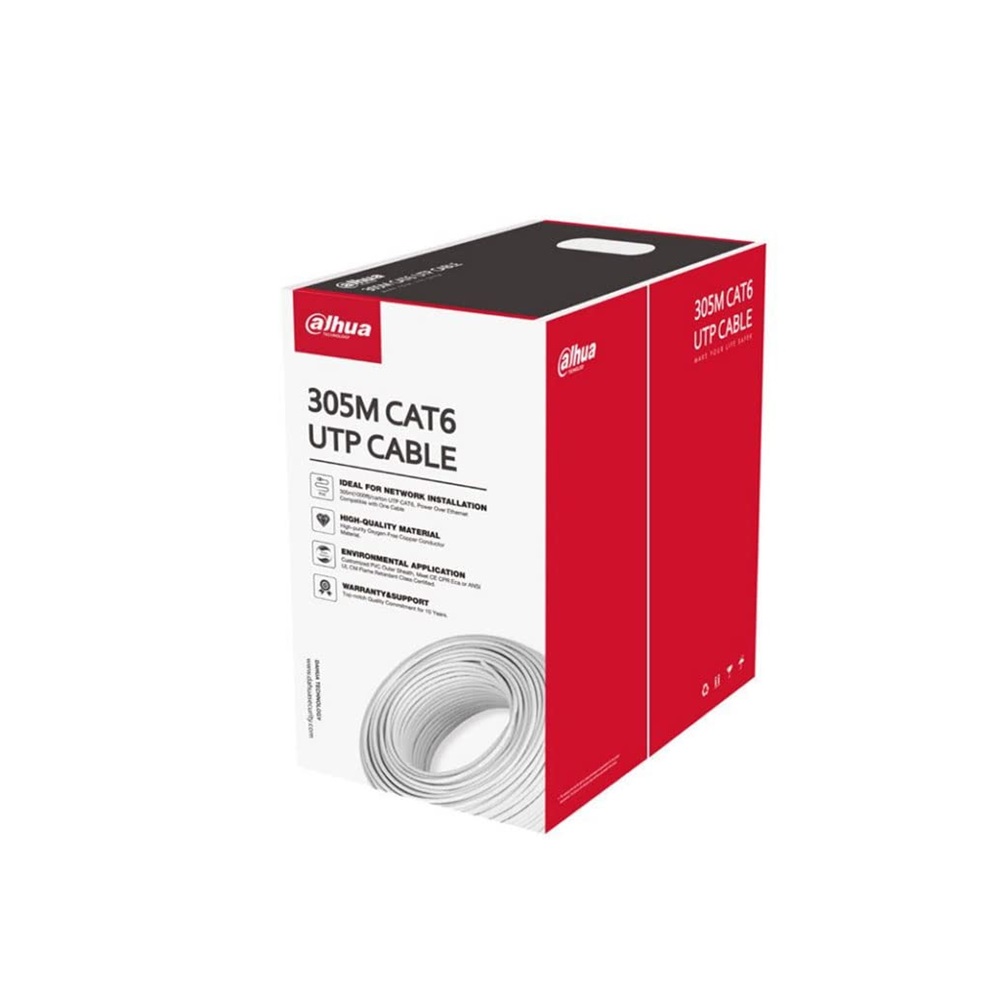

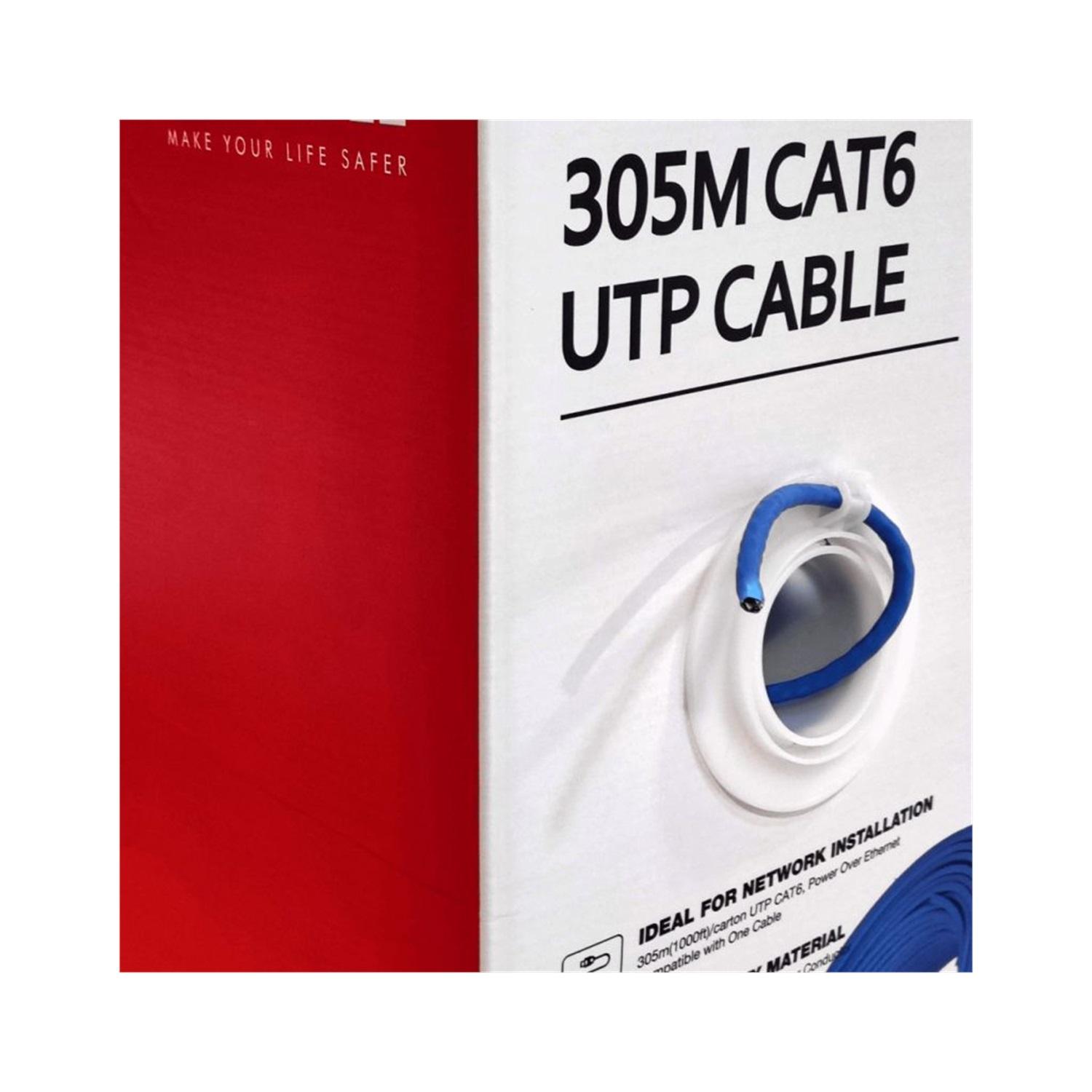

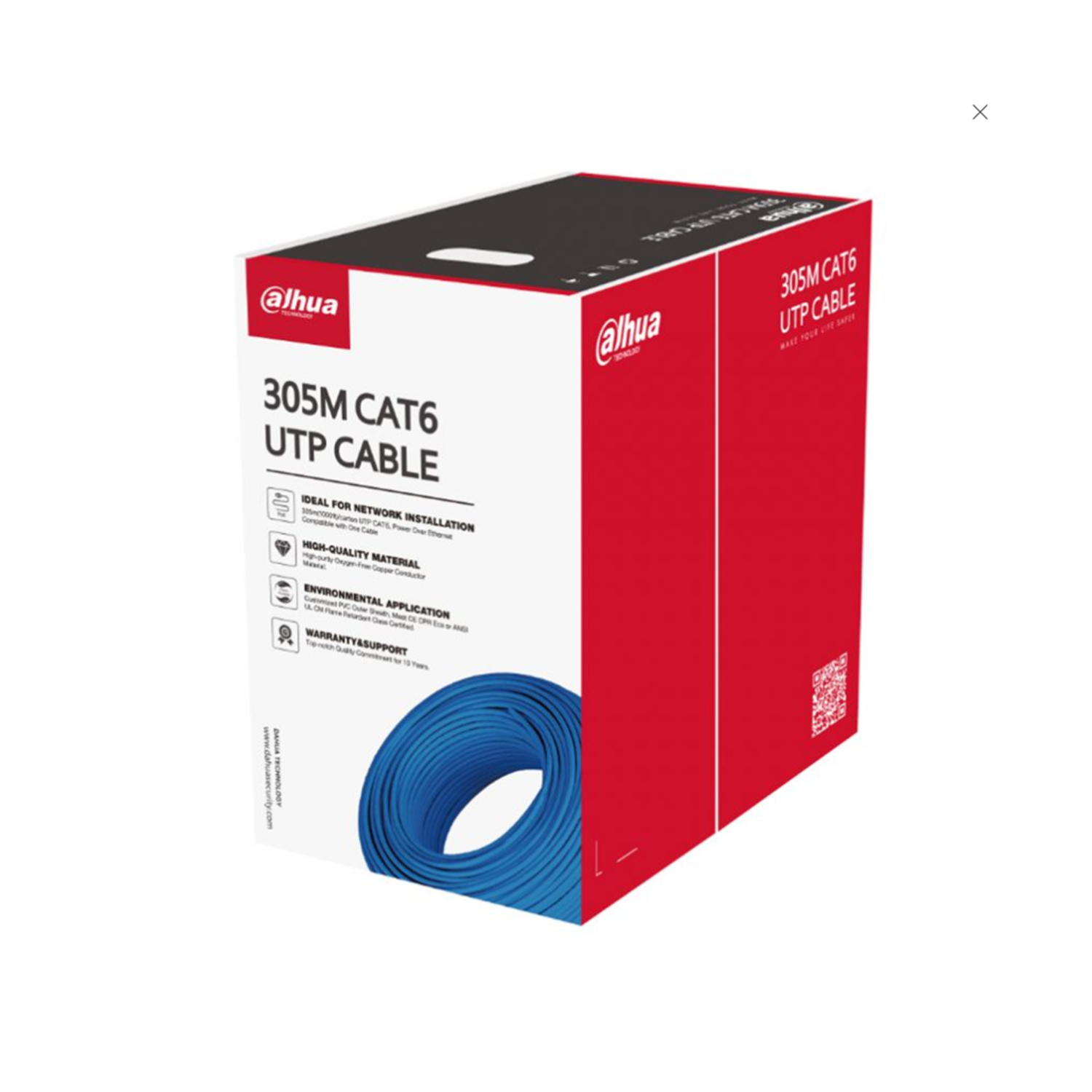

Ambalajlama

Kablo Uzunluğu

305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)

İç Karton Boyutları

416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)

Paketleme Yöntemi

305,0 m (1000,66 ft) bir karton, 2 iç kartonlu bir karton

Net ağırlığı

≥10,5 kg (23,15 lb)

Brüt ağırlık

≥11,5 kg (25,35 lb)

Uyumluluk

Yönetici Standartları

Q/DXJ 067-2019, EN50575-2014

Sertifikasyon

Sertifikasyon

CPR Eca
